Contour Bench

Design Process

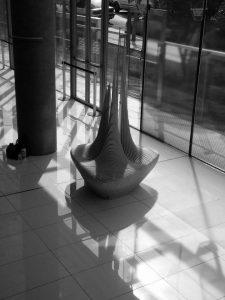

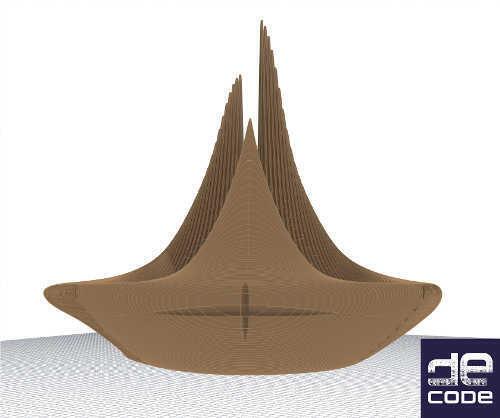

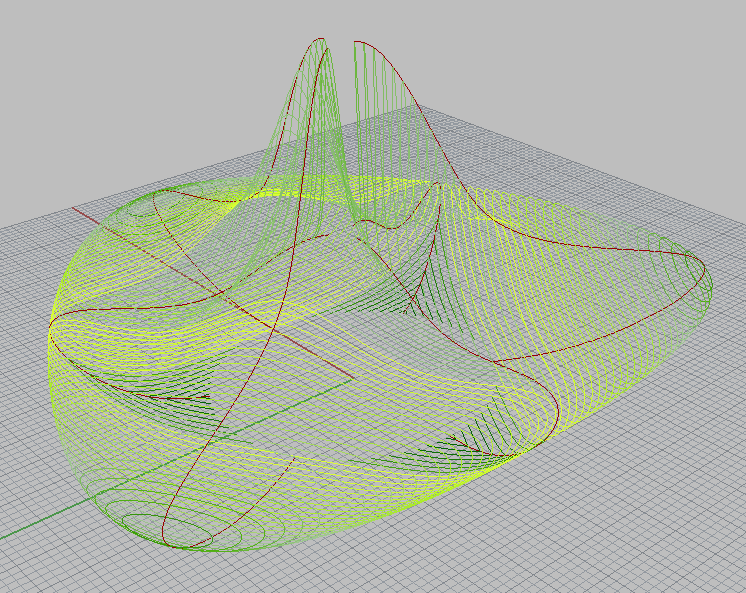

Κατά τη διάρκεια του “Contour Bench” στοχεύσαμε στη δημιουργία ενός περίτεχνου αντικειμένου καθημερινής χρήσης, σε πραγματική κλίμακα. Η κομψή μαθηματική επιφάνεια που χρησιμοποιήθηκε για τη γεωμετρία του καθίσματος προκύπτει από τη σύμπτωση δύο set καμπυλών, μίας ημιτονοειδούς και μίας παραβολικής. Η επιφάνεια έπειτα κόπηκε σε αξονικά contours κατά μήκος τριών αξόνων και αναλύθηκε αλγοριθμικά ως προς τη συνδεσμολογία, τη στατικότητα και την κατανομή βάρους. Η τελική γεωμετρία κόπηκε σε ξύλο, μέσω cnc-milling. Το design, fabrication και η συναρμολόγηση έλαβε χώρα κατά τη διάρκεια δύο σαββατοκύριακων, με την ενεργή συμμετοχή των συμμετεχόντων, οι οποίοι και εμψύχωσαν τη διαδικασία.

Fabrication Process

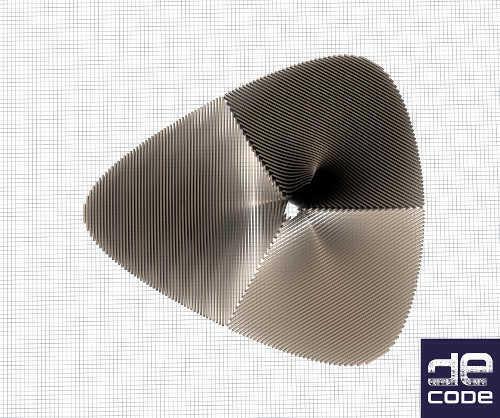

Οι φοιτητές εισήχθεισαν στις μεθόδους παραμετρικής ψηφιακής κατασκευής. Για το συγκεκριμένο αντικείμενο, αυτές περιελάμβαναν το contouring της γεωμετρίας σε τρεις άξονες, το unrolling και nesting των τομών με το βέλτιστο τρόπο στα φύλλα για την κοπή, την αρίθμηση και οργάνωση της κάθε τομής, καθώς και την προετοιμασία των αρχείων κοπής CNC σε περιβάλλον RhinoCAM.
Κατόπιν ακολούθησε η διαδικασία της κατασκευής και εντατικής συναρμολόγησης, η οποία περιελάμβανε αρκετές μέρες δοκιμών επάνω στο πάχος του υλικού, τους απαιτούμενους μεταλικούς συνδέσμους και υποστηλώματα, την αλληλουχία συναρμολόγησης και την κατεργασία του ξύλου κατόπιν της κοπής (τρίψιμο, βαφή).

Υλικά:
-103 profiles, nested σε 18 φύλλα plywood 10mm
Φύλλα:
26 100x100cm || 1 48x100cm
9 60x250cm || 2 100x250cm
-308 ξύλινοι αποστάτες
-12m ντίζας, Ф 10mm 6 x 35cm || 3 x 50cm
6 x 65cm || 3 x 80cm
2 x 70cm || 1 x 85cm
-42 παξιμάδια ασφαλείας
Συνολικό βάρος: 48 kg
